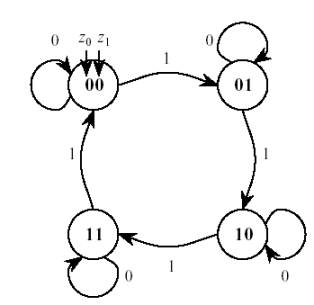

| Finite state machines: counter | |||||||||||||||
|
|
|||||||||||||||
| q1 | q0 | x | q1+ | q0+ | z1 | z0 | |||||||||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||||||||
| 0 | 0 | 1 | 0 | 1 | 0 | 0 | |||||||||
| 0 | 1 | 0 | 0 | 1 | 0 | 1 | |||||||||
| 0 | 1 | 1 | 1 | 0 | 0 | 1 | |||||||||
| 1 | 0 | 0 | 1 | 0 | 1 | 0 | |||||||||
| 1 | 0 | 1 | 1 | 1 | 1 | 0 | |||||||||
| 1 | 1 | 0 | 1 | 1 | 1 | 1 | |||||||||
| 1 | 1 | 1 | 0 | 0 | 1 | 1 | |||||||||
|
|
|||||||||||||||
| 1c. Output: same as current state label | |||||||||||||||
| Note that the figure reverses our usual definition of the output bits | |||||||||||||||
