Finite state machines: implementing | |||||||||||||||
|
|||||||||||||||
Step 4: Implement a circuit to generate | |||||||||||||||
the control signals | |||||||||||||||
Copy last 4 columns to ROM | |||||||||||||||

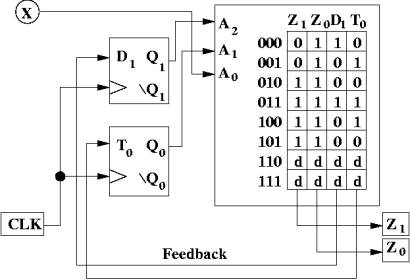

Connect inputs and outputs | |||||||||||||||
q1 | q0 | x | q1+ | q0+ | z1 | z0 | D1 | T0 | |||||||
0 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | |||||||
0 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||||||
0 | 1 | 0 | 0 | 1 | 1 | 1 | 0 | 0 | |||||||
0 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | |||||||
1 | 0 | 0 | 0 | 1 | 1 | 1 | 0 | 1 | |||||||
1 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | |||||||
1 | 1 | 0 | d | d | d | d | d | d | |||||||
1 | 1 | 1 | d | d | d | d | d | d | |||||||
