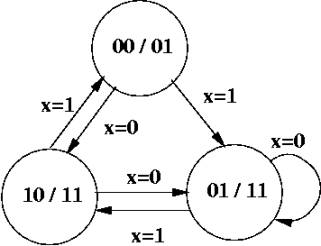

| Finite state machines: implementing | |||||||||||||||
|
|
|||||||||||||||
| Step 3: Use the flip-flop excitation tables | |||||||||||||||
| to determine D and T | |||||||||||||||
| What value for T do we need to get | |||||||||||||||
| state 0 from state 0? | |||||||||||||||
| What value for T do we need to get | |||||||||||||||
| state 1 from state 0? | |||||||||||||||
| q1 | q0 | x | q1+ | q0+ | z1 | z0 | D1 | T0 | |||||||
| 0 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | |||||||
| 0 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||||||
| 0 | 1 | 0 | 0 | 1 | 1 | 1 | 0 | ||||||||
| 0 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | ||||||||
| 1 | 0 | 0 | 0 | 1 | 1 | 1 | 0 | ||||||||
| 1 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | ||||||||
| 1 | 1 | 0 | d | d | d | d | d | ||||||||
| 1 | 1 | 1 | d | d | d | d | d | ||||||||
